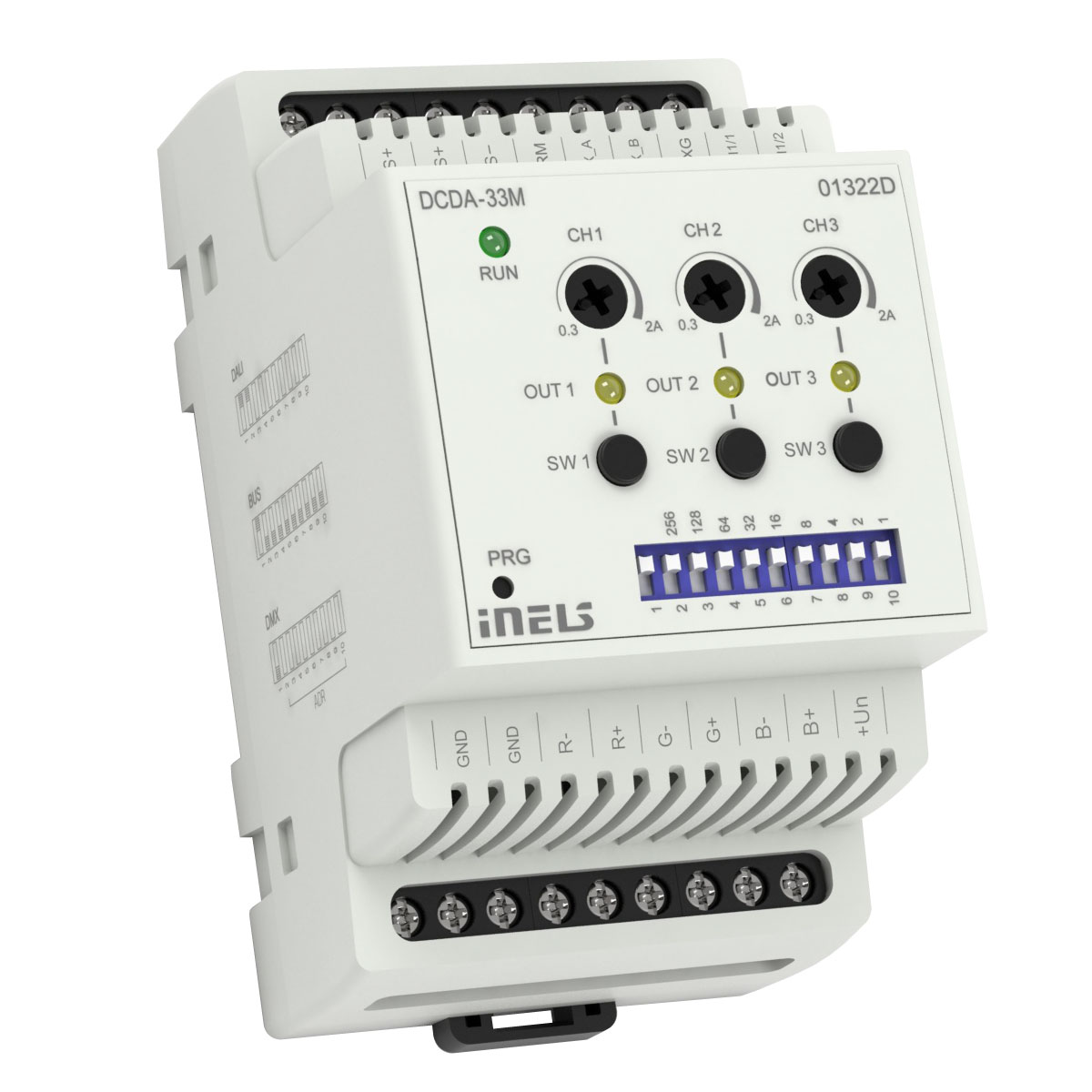

Диммер-балласт
DCDA-33M/RGB

 Элемент служит для диммирования одноцветных и RGB LED источников света

EAN: 8595188146807 | Код: 4680

Описание

  • DCDA-33M - элемент для диммирования одноцветных и RGB LED светильников, которые управляются переменным током.
  • Элемент имеет 3 независимых канала и каждый из входных каналов отдельно управляем и адресован.
  • DCDA-33M может управлять по шине BUS, DALI или DMX.
  • При управлении по шине BUS и DMX может поддерживаться четвертый виртуальный канал для управления общей яркостью. (BUS - переключить в IDM3, DMX - переключить долгим нажатием кнопки PRG).
  • DCDA-33M может управлятьть прямо в системе iNELS через коммуникационный интерфейс шины BUS.
  • Если для управления используется коммуникационный интерфейс DALI или DMX, то можно использовать мастер элемент EMDC-64M.
  • Напряжение питания диммера должно быть мин. на 4 V выше чем прогнозируемое выходное напряжение на нагрузке (см. график).
  • Настройки коммуникационного интерфейса и адреса элемента - с помощью DIP переключателя:
    a) переключатель 1
    - в верхнем положении определяет DALI или BUS
    - в нижнем положении определяет DMX
    b) переключатель 2 (в случае если переключатель 1 находится в верхнем положении)
    - в верхнем положении определяет DALI
    - в нижнем положении определяет BUS
  • Посредством управляющих кнопок на передней панели можно вручную управлять выходом.
  • Входные цепи коммуникационного интерфейса оптически отделены от напряжения питания подключаемых осветительных устройств и устройство устойчиво к электромагнитным помехам.
  • DCDA-33M в исполнении 3-МОДУЛЯ для монтажа в распределительный щит на DIN рейку EN60715.

Технические параметры

  • Питание с BUS / допуск: 27 V DC, -20 / +15 %
  • Макс. мощность: мин. 0.5 W, макс. 165 W
  • Степень защиты: IP20 устр-во, IP40 в распределительном щите
  • Рабочее положение: вертикальное
  • Монтаж: в распредщит на DIN рейку EN 60715
  • Исполнение: 3- МОДУЛЯ
  • Размеры: 90 x 52 x 65 мм
  • Вес: 135 Гр.
