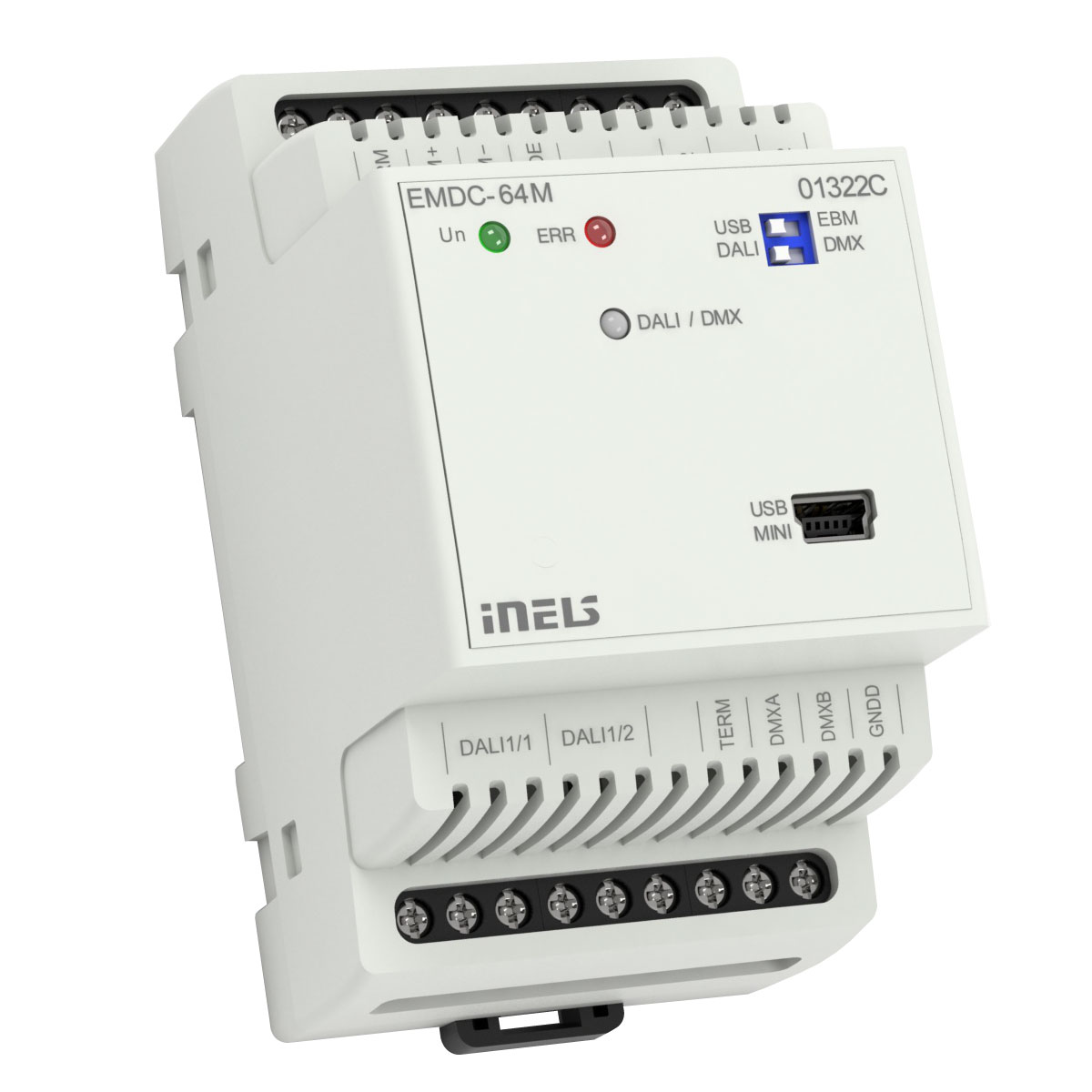

Преобразователь DALI/DMX EMDC-64M

EMDC-64M служит для управления электронными балластами DALI и приёмниками DMX с помощью системы iNELS.

Описание

  • EMDC-64M управляет 64 независимыми электронными балластами DALI (Digital Addressable Lighting Interface) для ламп накаливания, LED и других источников света.
  • EMDC-64M позволяет подключать до 32 приёмников DMX (Digital MultipleX) в одном сегменте. При использовании репитера можно управлять до 64 устройств.
  • Управление осуществляется системой iNELS BUS System посредством системной шины EBM.
  • DIP переключатели на передней панели предназначены для выбора интерфейса управления (DALI/DMX).
  • Адресацию балласта DALI можно провести с помощью центрального элемента и ПО iDM3 или посредством MINI USB коннектора на передней панели EMDC-64M и ПО DALI Confi gurator.
  • Необходимая функциональность настраивается в рамках пользовательского проекта в ПО iDM3.
  • Элемент EMDC-64M запитывается от сетевого напряжения 230 V AC.
  • Электропитание шины DALI осуществляется посредством элемента EMDC-64M напряжением 16 V / 250 мA.
  • Системная шина EBM гальванически изолирована от шин DALI/DMX. Клеммы для подключения шины DALI защищены от короткого замыкания и перегрузки.
  • На одну системную шину EBM можно подключить до восьми устройств EMDC-64M.
  • За последним элементом на системной шине EBM необходимо установить резистор со значением сопротивления 120 Ω. Резистор находится внутри элемента, законцовка осуществляется путем установки перемычки между клеммами TERM и EBM+.
  • В конце шины DMX должен быть установлен резистор со значением сопротивления 120 Ω.
  • Резистор для законцовки шины DMX со стороны EMDC-64M находится внутри элемента, законцовка осуществляется установкой перемычки между соседними клеммами TERM и A.
  • Обновление прошивки элемента EMDC-64M можно провести посредством центрального элемента и ПО iDM3 или посредством MINI USB коннектора на передней панели и ПО EMDC-64M Flasher. Обновление с помощью мини-разъема USB должно выполняться при отключенной системной шине EBM.
  • При настройке DALI необходимо различать два типа адресов:
    - MASTER: в эту группу входят сенсоры и датчики и на одну ветвь
    DALI можно подключить максимум 4 элемента MASTER
  • датчик освещенности DLS3-1
  • детектор движения DMD3-1
    - SLAVE - электронные балласты для ламп
  • EMDC-64M в исполнении 3-МОДУЛЯ устанавливается в распределительный щит на DIN рейку EN60715.

Технические параметры

  • Напряжение питания / толерантность / Номинальный ток: AC 230 V (50 - 60 Гц) / -15 / +10 % / макс. 100 мA
  • Потеря мощности: макс. 3 W
  • Степень защиты: элемент IP20, в распредщите IP40
  • Монтаж: в распредщит на DIN рейку EN 60715
  • Исполнение: 3-МОДУЛЬ
  • Размеры: 90 x 52 x 65 мм
  • Вес: 140 Гр.
