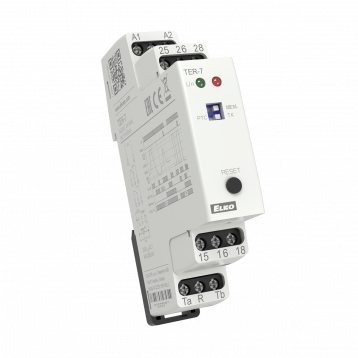

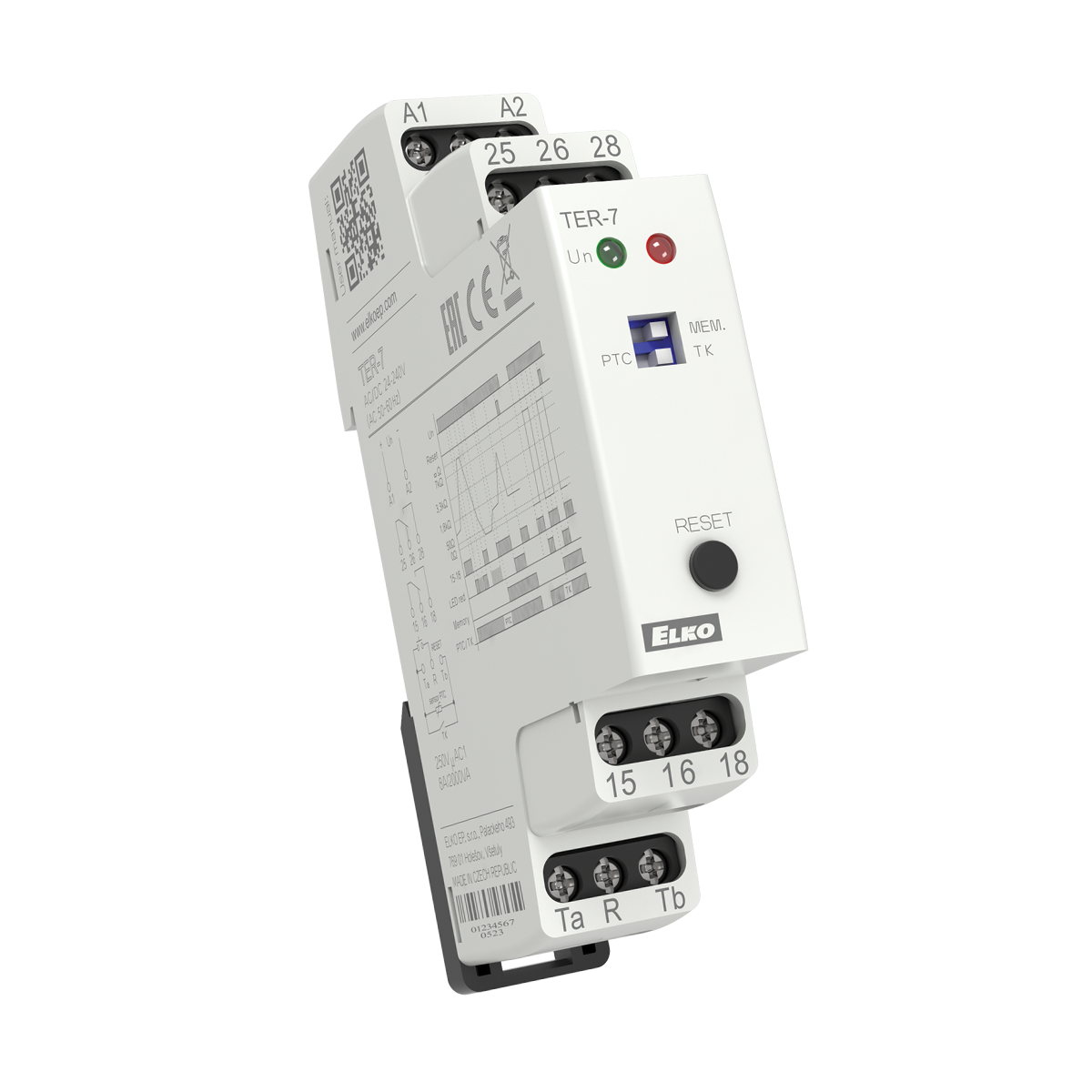

Термостат TER-7

Термостат с контролем температуры обмотки, используется в качестве защиты двигателя.



EAN: 8595188137164 | Код: 3716

ОПИСАНИЕ

  • контролирует температуру обмотки электродвигателя в температ. интервале, данном сопротивл. PTC термистора фиксированный настроенный уровень коммутации
  • как считывающий элемент применяетсчя термистор PTC встроенный в обмотку электродвигателя его производителем, возможно использование внешнего PTC сенсора
  • функция ПАМЯТЬ - реле в случае ошибки блокируется до момента вмешательства персонала (наж. кнопки RESET)
  • RESET ошибочного состояния:
    a) кнопкой на передней панели
    b) внешним контактом (на расстоянии по двум проводам)
  • функция контроля короткого замыкани или отключения сенсора, состояние нарушения сенсора указывает мигающий красный LED
  • выходной контакт 2x переключ. 8 A / 250 V AC1
  • состояние превышение температуры обмотки двигателя указывает светящийся красный LED
  • в исполнении1-МОДУЛЬ, крепление на DIN рейку
  • клеммы сенсора не изолированы гальванически, но их можно замкнуть с клеммой PE без поломки устройства, в случае питания от сети должен быть подключен нейтраль на клемму A2!
  • универсальное напряжение питания AC/DC 24 - 240 V

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Напряжение питания: AC/DC 24 - 240 V (AC 50 - 60 Гц)
  • Мощность: макс. 2 VA / 1 W
  • Индикация ошибки сенсора: мигает красныйLED
  • Количество контактов: 2x переключ 8 A (AgNi)
  • Крепление: DIN рейка EN 60715
  • Защита: IP40 со стороны лицевой панели / IP20 клеммы
  • Размеры: 90 x17.6 x 64 мм
  • Вес: 71 Гр.
