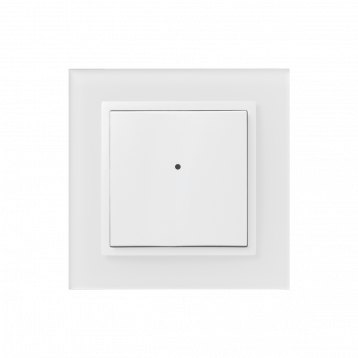

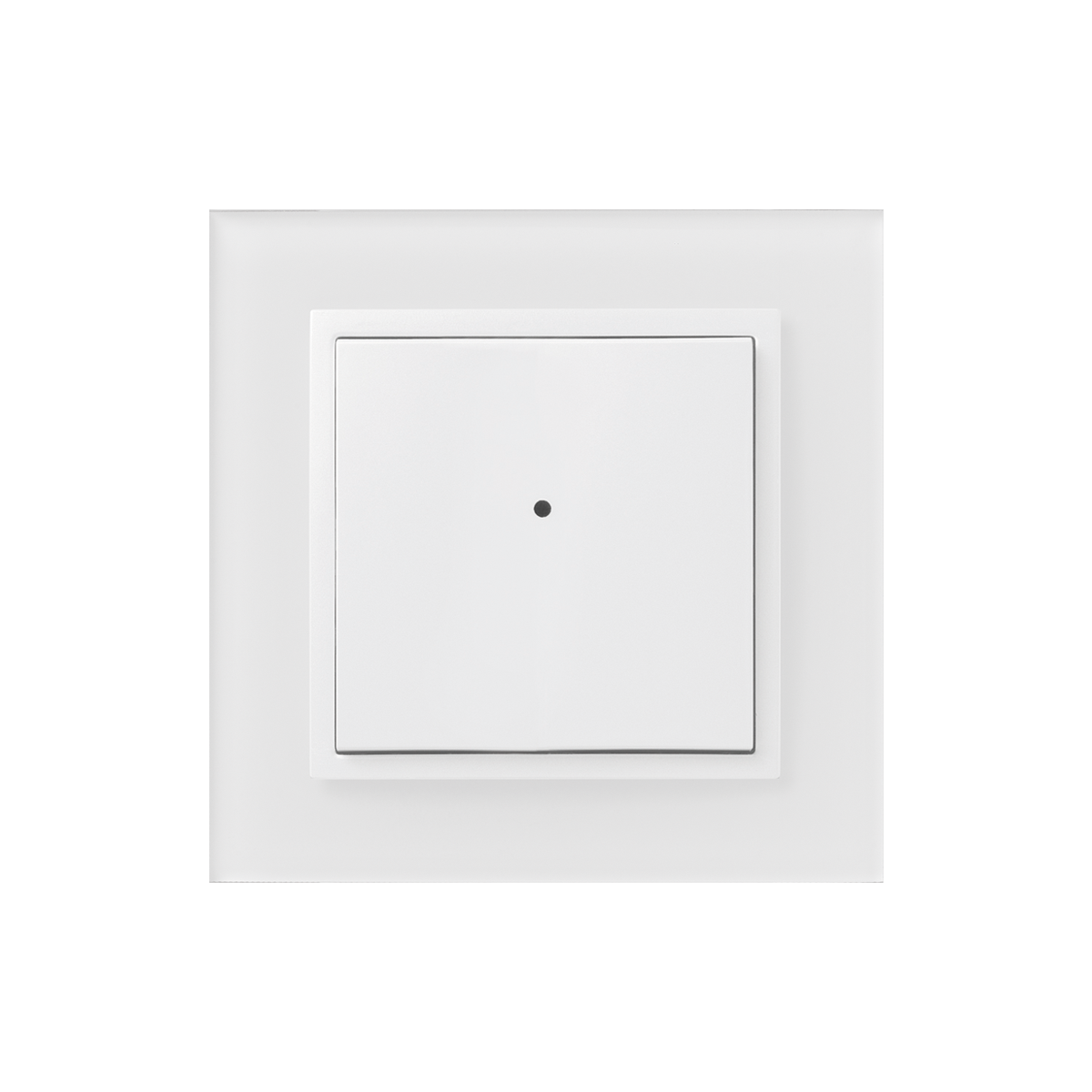

Настенный выключатель WSB3-20(H)

• Умные выключатели WSB3-20 и WSB-20Н являются основными и самыми популярными элементами управления в системе iNELS.
• Встроенная микрокнопка с коротким ходом обеспечивает элегантное и приятное управление.
• Двухцветный (зеленый, красный) светодиод сигнализирует о состоянии управляемого электроприбора, а также о состоянии любого датчика или исполнительного элемента в системе.
• Выключатели WSB3-20 и WSB3-20H поставляются в двухканальном варианте.
• Выключатели серии WSB3 совместимы с обоими типами рамок LOGUS90 (85.6 x 85.6 или 94 x 94 мм) и могут быть объединены в многоместную рамку с устройствами данной серии.
• Выключатели оснащены встроенным температурным датчиком. Кроме того, они имеют два аналогово-цифровых входа (AIN/DIN), которые используются для подключения двух беспотенциальных контактов или одного внешнего температурного датчика TC/TZ (напр. для измерения температуры пола).
• Преимуществами WSB3-20 и WSB3-20H являются гибкость и многофункциональность, которые позволяют управлять техникой, используя короткие и длинные нажатия кнопки (напр. диммиро-
  вание, сценарии и пр.)
• Каждая кнопка позволяет управлять любым электроприбором в системе, а также реализовывать различные функции, включая централизованные и временные. По желанию заказчика можно
  выбирать простоту / сложность управления. Большим преимуществом является возможность изменять способ управления, используя программное обеспечение, без вмешательства в кон-
  струкцию здания.

Каждая кнопка (канал) может иметь, например, при управлении освещением, следующие функциональные режимы:

a) Классический выключатель:

• верхняя кнопка: Вкл, нижняя кнопка: Выкл.

b) Кнопочный выключатель (импульсное реле):

• первым нажатием: Вкл, вторым нажатием: Выкл.

c) Диммер:

• краткое нажатие: Вкл/Выкл; Длительное нажатие - изменение интенсивности

d) Таймер:

• нажатием: Вкл, по настроенному времени: Выкл.

e) Настройка световых сцен: напр. для просмотра TV:

• жалюзи опустить
• TV включено
• центральное освещение 30% интенсивности
• светильники на стенах 50% интенсивности.

WSB3 предназначены для линии устройств LOGUS90 и устанавливаются в монтажную коробку.
