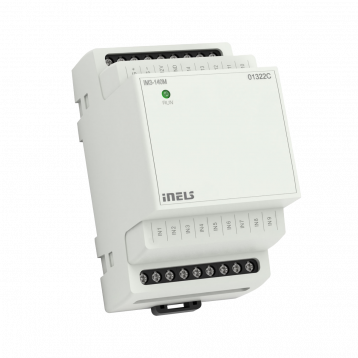

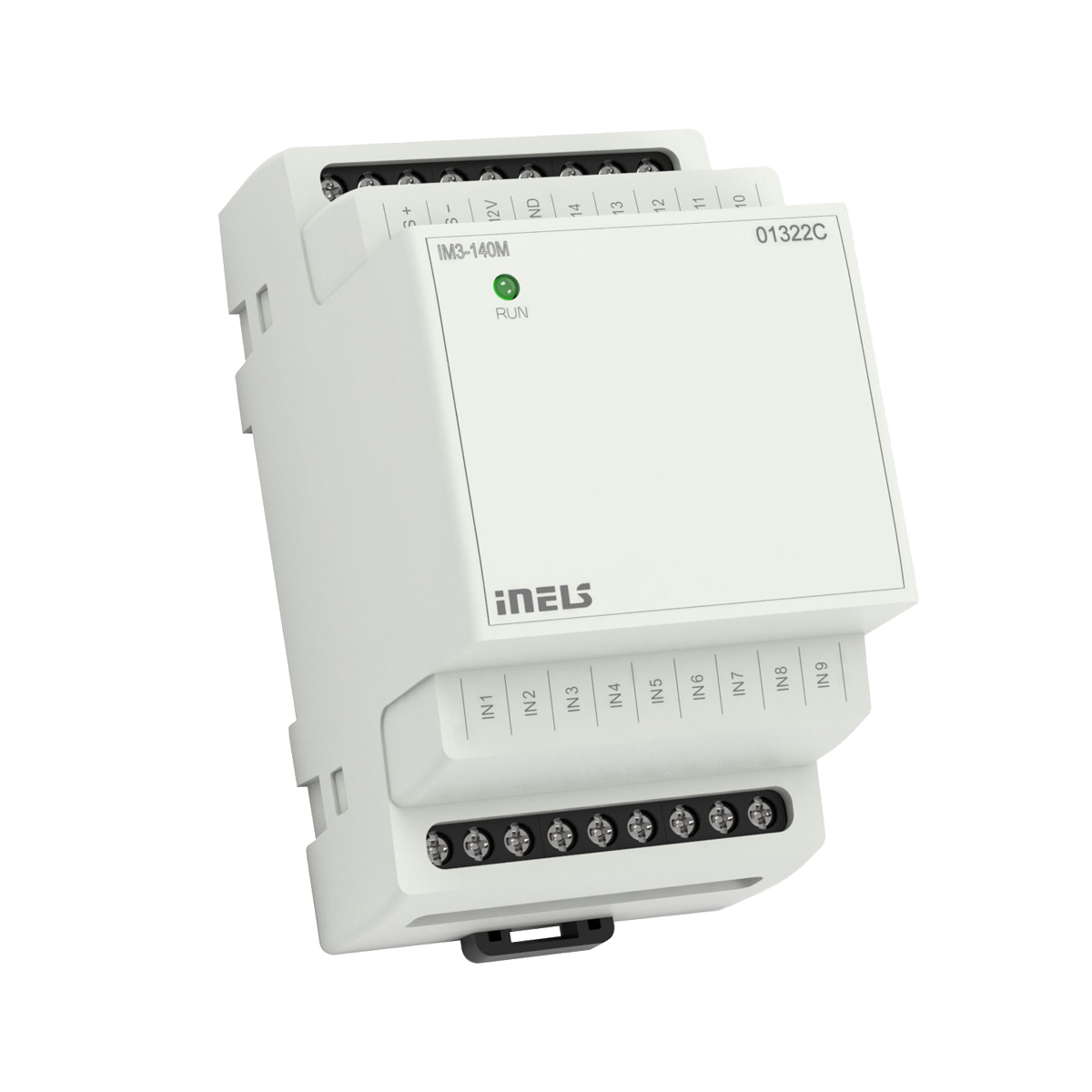

Элемент бинарных входов IM3-140M

Описание

• Элемент бинарных входов IM3-140M служит для подключения до 14 устройств с беспотенциальным контактом (такие как выключатели, переключатели, кнопки, PIR сенсоры, пожарные, газовые дат-чики и пр).
• Входы IN1 - IN7 можно использовать как сбалансированные.
• Контакты внешних устройств, подключенных ко входам элементов, могут быть замыкающие или размыкающие: параметры входов настраиваются в ПО iDM3.
• В рамках внутреннего EZS, настраиваемого в ПО iDM3, входы должны быть настроены как сбалансированные или дважды сбалансированные.
• Элементы генерируют напряжение питания 12 V DC / 150 мA для
  питания внешних датчиков (движения, пожарных, газовых и пр.).
• Активное использование питания 12 V DC для датчиков повышает потребление тока от шины BUS (см. технические параметры).
• Элементы служат для подсчета импульса с импульсных счетчиков (вода, газ...).
• IM3-140M в исполнении 3-МОДУЛЯ устанавливается в распределительный щит, на DIN рейку EN60715.

Технические параметры

• Напряжение питания / допуск: 27 V DC, -20 / +10 %
• Потеря мощности: макс. 1 W
• Степень защиты: элемент IP20, в распредщите IP40
• Рабочее положение: произвольное
• Монтаж: в распредщит на DIN рейку EN 60715
• Исполнение: 3-МОДУЛЯ
• Размеры: 90 x 52 x 65 мм
• Вес: 104 Гр.
