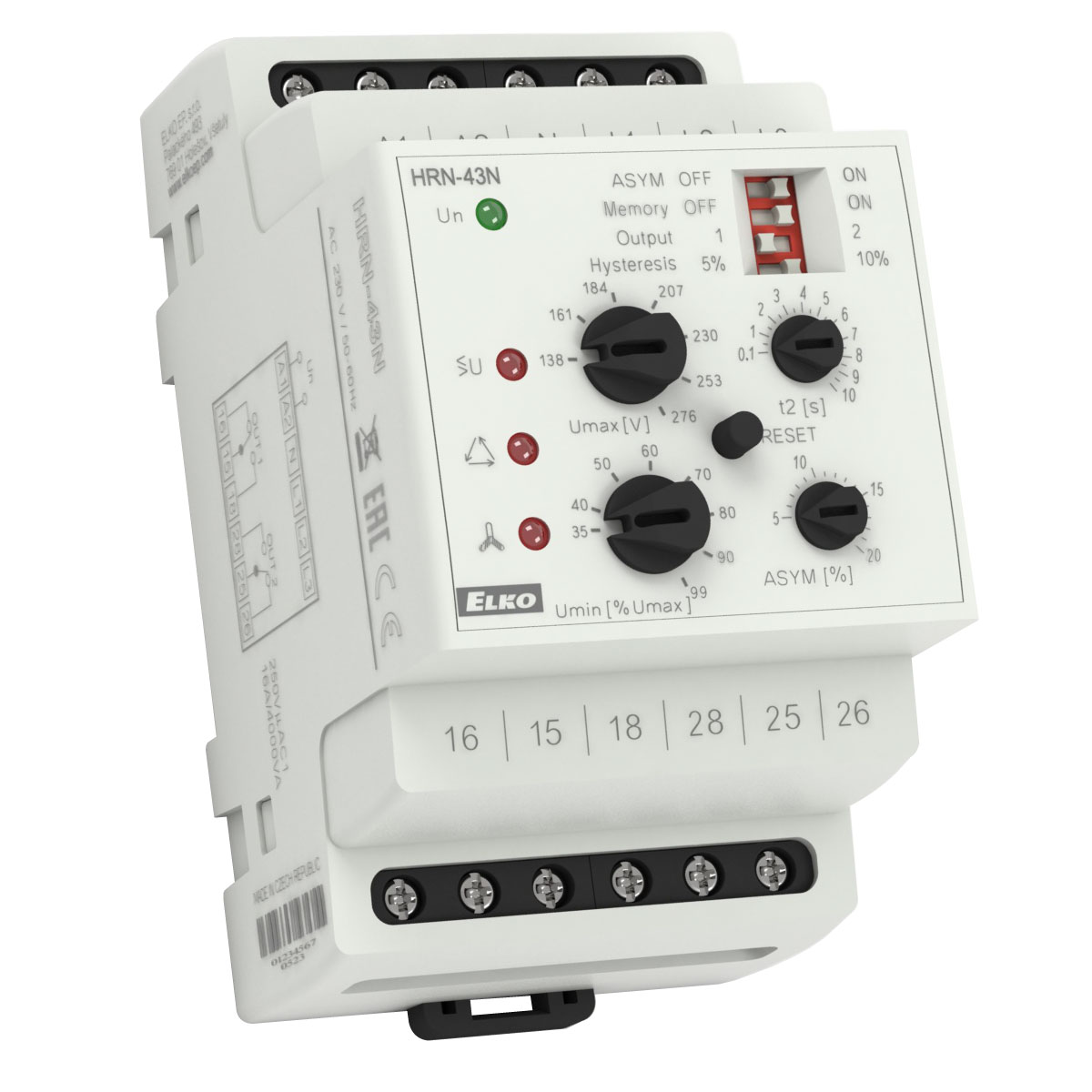

Реле комплексного контроля HRN-43N

Реле для комплексного контроля в 3-фазных сетях используется для контроля и защиты сети, регулирования напряжения от генератора или гидроэлектростанции.

EAN: 8594030338216 (230V) | Код: 4733 (230V)
EAN: 8595188120258 (400V) | Код: 2025 (400V)

ОПИСАНИЕ

  • реле контролирует в 3-фазный цепях:
    - напряжение в двух уровнях (напр.повышенное и пониженное напряжение) в пределах 138-276 V (система 3x 400 V / 230 V) или 240-480 V (система 3x 400 V)
    - ассиметрию фаз (может быть отключен)
    - последовательность фаз
    - выпадение фаз
  • настраиваемая функция ”ПАМЯТЬ”
  • функция второго реле (независимо / параллельно)
  • настройка задержки для устранения коротких выпадений напряжения и пиков независимо для каждого уровня
  • HRN-43: (3x 400 V) для цепей (без нейтраля)
  • HRN-43N: для цепей 3x 400 / 230 V (включая нейтраль)
  • гальванически изолированное питание AC 400 V, AC 110V, AC 230 V, AC/DC 24 V
  • выходной контакт переключающий 2x 16 A / 250 V AC1
  • в исполнении 3-МОДУЛЬ, крепление на DIN рейку

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Напряжение питания: AC 110 V, AC 230 V, AC 400 V, AC/DC 24 V / (AC 50 - 60 Гц)
  • Мощность макс.: 5 VA / 2.5 W (AC 110 V, AC 230 V, AC 400 V), 2 VA / 1.4 W (AC/DC 24 V)
  • Количество контактов: 2x переключающий 16 A (AgNi)
  • Крепление: DIN рейка EN 60715
  • Защита: IP40 со стороны лицевой панели / IP20 клеммы
  • Размер: 90 x 52 x 65 мм
  • Вес: 248 Гр. (110 V, 230 V, 400 V), 146 Гр. (24 V)
