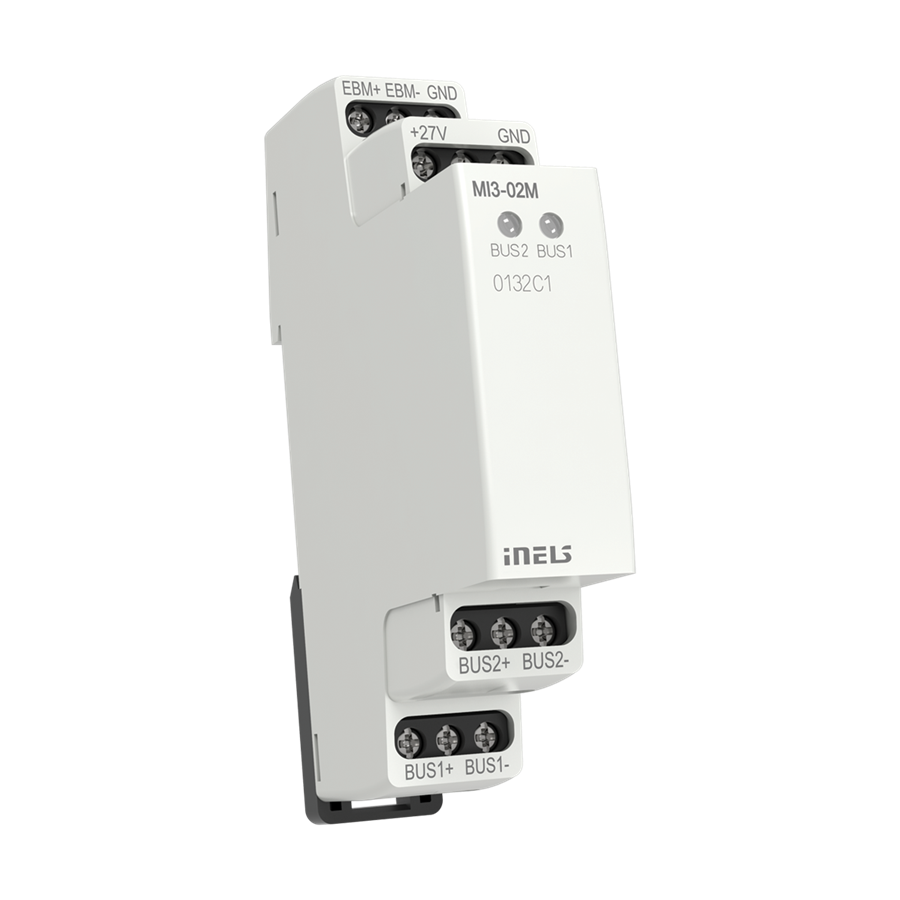

Внешний мастер шины BUS MI3-02M

MI3-02M позволяет увеличивать количество подключаемых периферийных элементов iNELS3 к центральному элементу CU3-01M или CU3-02M к двум другим ветвям шины BUS (т.е. 2x32 периферийных элементов).

Описание

  • Если требуется использовать центральный элемент CU3-01(02M) в комбинации с периферийными элементами iNELS2, все данные элементы могут быть подключены к шине BUS, выходящей из
    внешнего мастера MI3-02M/iNELS2.
  • Посредством системной шины EBM можно к одному центральному элементу подключить до 8 внешних мастеров MI3-02M или MI3-02M/iNELS2.
  • Комбинацией центрального элемента CU3-01M(02M) и 8-ми внешних мастеров MI3-02M можно достичь максимальной емкости системы iNELS до 576 периферийных элементов.
  • На лицевой панели MI3-02M и MI3-02M/iNELS2 обозначен аппаратный адрес. Этот адрес относится к шине BUS1. Аппаратный адрес ветви шины BUS2 всегда на одно значение выше, чем у BUS1.
  • Элементы MI3 запитываются от PS3-100/iNELS.
  • Для питания шины BUS используется разделитель BPS3-02M или BPS3-01M (для питания только одной ветви). В случае с MI3-02M/ iNELS2 используются BPS2-02M или BPS2-01M.
  • Индикация состояния шины BUS (работа, ошибка) обеспечивается двухцветным LED диодом на лицевой панели элемента.
  • За последним элементом на системной шине EBM необходимо установить резистор со значением сопротивления 120Ω. Этот элемент легко вставляется между клеммами EBM+ и EBM-.
  • MI3-02M, MI3-02M/iNELS2 в исполнении 1-МОДУЛЬ устанавливается в распределительный щит на DIN рейку EN60715.

Технические параметры

  • Тип шины: 2x BUS для подключения периферийных эл-тов
  • Напряжение питания: 27 V DC, -20 / +10 %
  • Потеря мощности: макс. 1 W
  • Степень защиты: элемент IP20, в распредщите IP40
  • Монтаж: в распредщит на DIN рейку EN 60715
  • Исполнение: 1-МОДУЛЬ
  • Размеры: 90 x 17.6 x 64 мм
  • Вес: 58 Гр.
