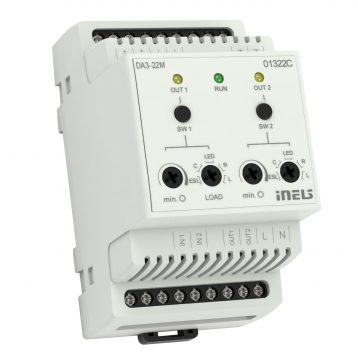

2-канальный универсальный диммер DA3-22M

Служит для диммирования ESL, LED и RLC источников света.

Описание

  • DA3-22M - 2-канальный унивесальный диммер, служащий для управления интенсивностью света диммируемых источников света типа ESL, LED и RLC с питанием 230V.
  • DA3-22M имеет 2 полупроводниковых управляющих выхода 230V AC. Максимальная нагрузка на каждый канал 400 VA.
  • Возможность подключения внешнего температурного датчика.
  • Каждый из контактов имеет свой адрес и независимое управление.
  • Тип управляемой нагрузки настраивается переключателем на передней панели.
  • Настройкой мин. яркости потенциометром на передней панели устраняется мерцание различных типов осветительных устройств.
  • DA3-22M имеет 2 входа 230V AC, которые могут управляться механическими коммутаторами (кнопка, реле). Входы гальванически подключены к L потенциалу, который постоянно находится на
    клеммах IN1 и IN2.
  • Нужными выходами можно управлять вручную кнопками на передней панели.
  • Элемент оснащен электрической и температурной защитой, которая отключит выход при перегрузках, коротком замыкании, перегреве.
  • При установке, необходимо с каждой стороны элемента оставить свободное пространство минимум в половину размера модуля для лучшего охлаждения.
  • DA3-22M в исполнении 3-МОДУЛЯ устанавливается в распределительный щит на DIN рейку EN60715..

Технические параметры

  • Напр. питания от BUS / допуск: 27 V DC, -20 / +10 %
  • Ном. ток: 5 мA (при 27V DC), от шины BUS
  • Индикация состояния: зелёный LED RUN
  • Степень защиты: элемент IP20, в распредщите IP40
  • Робочее положение: вертикально
  • Монтаж: в распредщит на DIN рейку EN 60715
  • Исполнение: 3-МОДУЛЯ
  • Размеры: 90 x 52 x 65 мм
  • Вес: 170 Гр.
